Kennzeichnung:

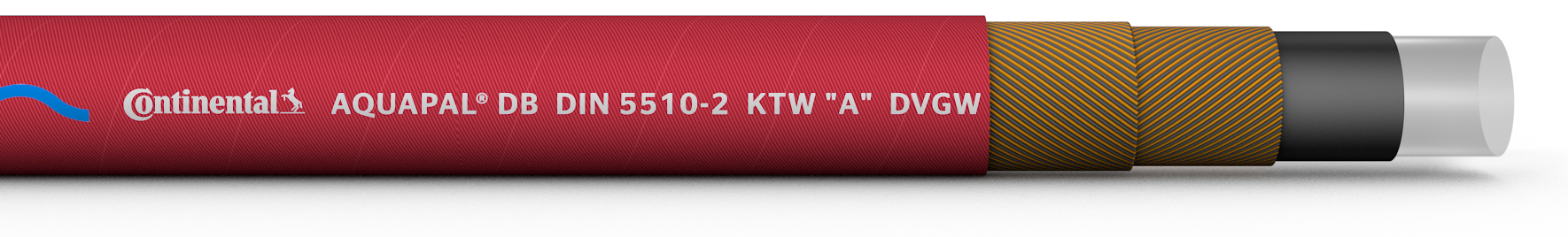

Axial verlaufende blaue Wellenlinie auf rotem Untergrund "Contintental AQUAPAL® DB DIN 5510-2 KTW "A" DVGW 270"
NORMEN / ZERTIFIKATE
-
5510-2
-
Zugelassen nach KTW Leitlinie “Rohre”, DVGW W270 und VP549
ANWENDUNGEN
Bahnbetrieb
DURCHFLUSSMEDIUM
Trinkwasser, Wasser
INNENSCHICHT
SBR-EPDM, Spezial-Elastomer, grau, rot, transparent, gemäß FDA (21 CFR 177.2600), weichmacherfrei
DRUCKTRÄGER
Synthetische Garne
AUßENSCHICHT
CR-EPDM, orange, rot, schwarz, glatt, stark gewellt, stoffgemustert, abriebfest, fäkalienbeständig, öl- und fettbeständig, ozon-, witterungs- und UV-beständig
WEITERE EIGENSCHAFTEN
Absolut geruchs- und geschmacksneutral, Brand- und Toxizitätsverhalten gemäß DIN 5510-2, Hochflexibel, Trinkwasserschlauch Freigabe der Deutsche Bahn AG
BETRIEBSDRUCK BIS
20 bar / 290 psi
TEMPERATURBESTÄNDIGKEIT
von -20 °C / -4 °F bis +90 °C / +194 °F
DÄMPFBAR BIS
+130 °C / +266 °F (max. 30 Minuten)
|
Nennweite |
Innen-Ø |
Wanddicke |
Länge |
Spiral-schlauch |
Betriebsdruck |
Mindest Berstdruck |
Kleinster Biegeradius |
Gewicht |
| zoll/inch |
mm |
mm |
m |
|
bar/psi |
bar/psi |
ca.
mm |
ca.
g/m |
|
1/2
|
13
|
3,6
|
40
|
|
20/290
|
60/870
|
75
|
250
|
|
3/4
|
19
|
4,2
|
40
|
|
20/290
|
60/870
|
110
|
420
|
|
1
|
25
|
4,5
|
40
|
|
20/290
|
60/870
|
145
|
570
|
|
1
|
25
|
4,5
|
25
|
|
20/290
|
60/870
|
145
|
570
|
|
1
|
25
|
6,0
|
40
|
•
|
20/290
|
60/870
|
115
|
965
|
|
1 /14
|
32
|
5,5
|
40
|
|
20/290
|
60/870
|
280
|
870
|
|
1 3/8
|
35
|
6,0
|
40
|
|
20/290
|
60/870
|
305
|
1.053
|
|
1 9/16
|
40
|
6,5
|
40
|
|
20/290
|
60/870
|
360
|
1.308
|
|
1 5/8
|
42
|
6,0
|
40
|
|
20/290
|
60/870
|
380
|
1.237
|
|
1 3/4
|
45
|
7,5
|
40
|
|
20/290
|
60/870
|
390
|
1.678
|
Druckangaben bezogen auf Raumtemperatur / Hoher Druck und/oder Temperatur führen zu einer Verkürzung der Lebensdauer
