AQUAPAL® NEUE AUSFÜHRUNG

Hochflexibler Trinkwasserschlauch

AQUAPAL® NEUE AUSFÜHRUNG

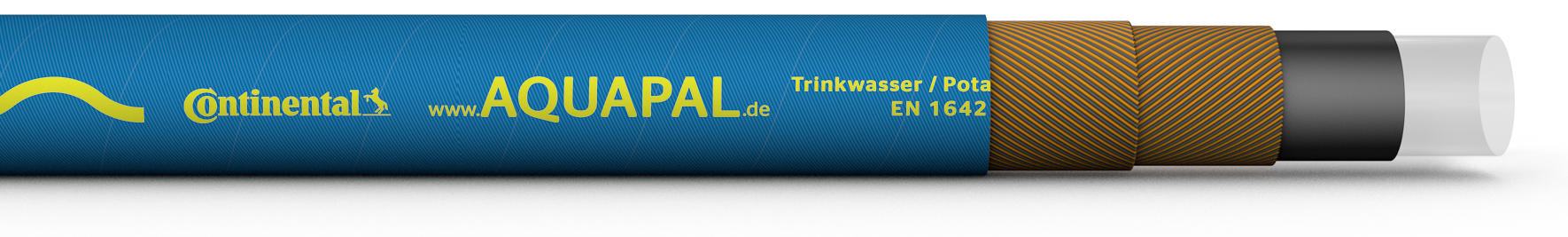

Kennzeichnung: Axial verlaufende gelbe Wellenlinie auf blauem Untergrund "Continental www.AQUAPAL.de Trinkwasser / Potable Water PN20 KTW-BWGL EN16421 (W270) / FDA Glas-/Gabel-Symbol Made in Germany QR-Code"

NORMEN / ZERTIFIKATE

  • Certificate
    Verordnung 177.2600
  • Certificate
    1935/2004
    2023/2006
    10/2011 (2019/37)
  • Certificate
    BWGL
  • Certificate
    16421 (W270)
  • Certificate
    VP549

ANWENDUNGEN

Camping- und Caravanbedarf, Catering, Getränkeindustrie, Großküchen, Katastrophenschutz, Krankenhäuser, Flughäfen, Kommunale Trinkwassenotversorgung, Lebensmittelindustrie, Veranstaltungen im Freien, Volksfeste

DURCHFLUSSMEDIUM

Fetthaltige Lebensmittel, Lebensmittel, Säurehaltige Lebensmittel, Trinkwasser, Wasser

INNENSCHICHT

Fluorkunststoff, transparent, geruchs- und geschmacksneutral, glatt, homogen, weichmacherfrei

DRUCKTRÄGER

Synthetische Garne

AUßENSCHICHT

NBR, blau, stoffgemustert, abriebfest, öl- und fettbeständig, ozon-, witterungs- und UV-beständig

WEITERE EIGENSCHAFTEN

3 Jahre Gewährleistung, Geeignet für VE-Wasser, Hochflexibel, Trinkwasserzulassung für Kalt- und Warmwasser bis +60°C

BETRIEBSDRUCK BIS

20 bar / 290 psi

TEMPERATURBESTÄNDIGKEIT

von -30 °C / -22 °F bis +90 °C / +194 °F

DÄMPFBAR BIS

+130 °C / +266 °F (max. 30 Minuten)

Nennweite Innen-Ø Wanddicke Länge Spiral-schlauch Betriebsdruck Mindest Berstdruck Kleinster Biegeradius Gewicht
zoll/inch mm mm m bar/psi bar/psi ca. mm ca. g/m
1/3 8 3,0 40 20/290 60/870 50 131
3/8 10 3,6 40 20/290 60/870 60 193
1/2 13 3,6 40 20/290 60/870 75 242
5/8 16 3,6 40 20/290 60/870 95 289
3/4 19 4,2 40 20/290 60/870 110 392
3/4 19 6,0 40 20/290 60/870 90 651
7/8 22 4,5 40 20/290 60/870 130 485
1 25 4,5 40 20/290 60/870 145 518
1 25 6,0 40 20/290 60/870 115 860
1 1/4 32 5,5 40 20/290 60/870 280 823
1 1/4 32 6,0 40 20/290 60/870 160 1.090
1 1/2 38 6,5 40 20/290 60/870 330 1.158
2 50 7,5 40 20/290 60/870 435 1.718
2 50 7,5 40 20/290 60/870 250 1.860
3 75 7,5 40 20/290 60/870 375 2.881
4 100 8,0 40 20/290 60/870 500 4.964
Druckangaben bezogen auf Raumtemperatur / Hoher Druck und/oder Temperatur führen zu einer Verkürzung der Lebensdauer / Die Garantieangabe bezieht sich nur auf nachgewiesene Material- und Fabrikationsfehler - fachgerechte Armaturenmontage, empfohlene Einsatzbedingungen und ordnungsgemäßer Gebrauch des Schlauchmaterials vorausgesetzt
