Kennzeichnung:

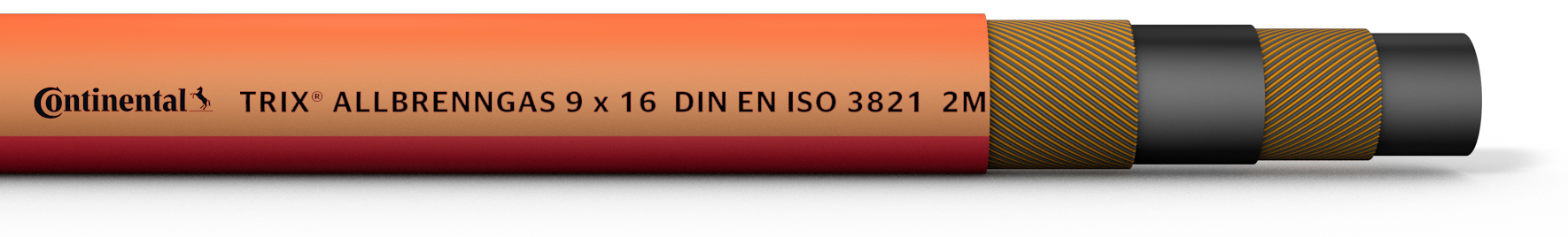

auf rot-orangem Untergrund "Continental TRIX® ALLBRENNGAS DN 9 x 16 DIN EN ISO 3821 2MPa (20 BAR / 290 PSI) Made in Germany"
ANWENDUNGEN
Brückenbau, Fahrzeugbau, Gießereien, Hoch- und Tiefbau, Installations- und Heizungsbetriebe, Schweißgerätehersteller, Schweißwerkstätten, Stahlbau, Werften
DURCHFLUSSMEDIUM
Acetylen, Butan, Erdgas, LPG, Propan
INNENSCHICHT
NBR, schwarz, elektrisch ableitfähig, R < 106 Ω/m, glatt, porenfrei
DRUCKTRÄGER
Synthetische Garne
AUßENSCHICHT
NBR, rot-orange, glatt, ab DN 32 stoffgemustert, abriebfest, ozon-, witterungs- und UV-beständig
BETRIEBSDRUCK BIS
20 bar / 290 psi
TEMPERATURBESTÄNDIGKEIT
von -40 °C / -40 °F bis +60 °C / +140 °F
|
Nennweite |
Innen-Ø |
Wanddicke |
Länge |
Betriebsdruck |
Mindest Berstdruck |
Kleinster Biegeradius |
Gewicht |
| zoll/inch |
mm |
mm |
m |
bar/psi |
bar/psi |
ca.
mm |
ca.
g/m |
|
1/4
|
6
|
3,5
|
40
|
20/290
|
60/870
|
25
|
170
|
|
3/8
|
9
|
3,5
|
40
|
20/290
|
60/870
|
35
|
210
|
|
7/16
|
11
|
3,8
|
40
|
20/290
|
60/870
|
45
|
280
|
|
1/2
|
13
|
4,5
|
40
|
20/290
|
60/870
|
50
|
370
|
|
5/8
|
16
|
4,5
|
40
|
20/290
|
60/870
|
65
|
430
|
|
3/4
|
20
|
5,0
|
40
|
20/290
|
60/870
|
80
|
590
|
|
1 1/4
|
32
|
5,5
|
40
|
20/290
|
60/870
|
210
|
950
|
Temperaturbeständigkeit gilt nur für eingesetzte Materialien / Alle technischen Daten gelten bei Raumtemperatur
