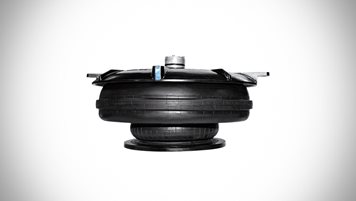

Gurtbalg

Gurtbälge sind in Wiegendrehgestellen im Vergleich mit herkömmlichen Faltenbälgen stärker belastbar.

Als elastische Verbindung zwischen dem Drehgestell und dem Wagenaufbau halten Luftfederbälge die Plattform vom Wagenaufbau fern und absorbieren durch die Minimierung der Schwingungsübertragung Schienenunregelmäßigkeiten.

Gurtbälge

Vorteile

  • Robuste Bauweise
  • Hohe Belastungsfähigkeit
  • Hohe Berstfestigkeit


Spezifikationen

  • Durchmesser: ~ 500–840 mm
  • Vertikale Belastung: bis zu 240kN
  • Laterale Auslenkung: bis zu ±110mm (im Luftfedersystem)
  • Betriebsdruckbereich: 2–7 bar
  • Betriebstemperatur: -45 °C (-50 °C) bis +65 °C (+70 °C)
  • Einige Typen mit EN 45545 verfügbar (brand- und rauchgeschützt)
