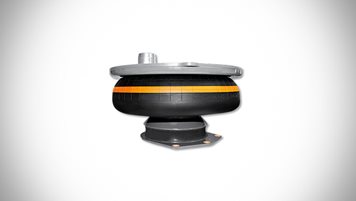

Halbfaltenbalg

Halbbälge für wiegenlose Drehgestelle ermöglichen laterale Verformungen. Für Hochgeschwindigkeitszüge und moderne Drehgestelle im Nah- und Metroverkehr.

Als elastische Verbindung zwischen dem Drehgestell und dem Wagenaufbau halten Halbfaltenbälge Plattformunregelmäßigkeiten durch die Minimierung der Schwingungsübertragung vom Wagenaufbau fern.

Halbfaltenbalg



Vorteile

  • Höchster Fahrkomfort, unabhängig von der Belastung
  • Ermöglicht laterale Drehgestellauslenkung bei Kurvenfahrt
  • Durch die einstellbare konstante Höhe kann der Wagenaufbau in einem idealen Abstand von der Plattform gehalten werden


Spezifikationen

  • Durchmesser: ~ ø510–830 mm
  • Vertikale Belastung: bis zu 190 kN
  • Laterale Auslenkung: bis zu ±140 mm (bis zu ±160 mm möglich) im Luftfedersystem
  • Betriebsdruckbereich: 2-6 bar
  • Betriebstemperatur: -45 °C (-50 °C) bis +65 °C (+70 °C)
  • Einige Typen mit EN 45545 verfügbar (brand- und rauchgeschützt)
