Mangueiras de Perfuração

Construção geral de uma Mangueira de Perfuração de Alta Pressão

As mangueiras de alta pressão são uma construção soldada de aço e materiais elastoméricos. A principal característica da construção soldada é a formação de camadas individuais na parede flexível da mangueira, que são combinadas em uma unidade por meio de vulcanização. Os conjuntos de mangueiras são fabricados como uma unidade soldada única para comprimentos especificados, em que os acoplamentos são uma parte integrante da mangueira soldada quimicamente.

Construção geral de uma mangueira de perfuração de alta pressão

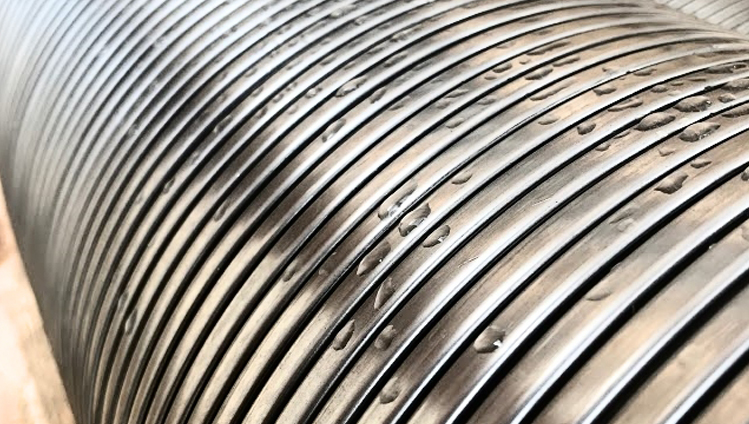

  1. Tubo de intertravamento enrolado de aço inoxidável

    Protege o revestimento de polímero de danos mecânicos, evita bolhas em caso de serviço com gás de alta pressão e descompressão com serviço a vácuo, suporta a parede da mangueira flexível. Esta camada é opcional e está presente apenas em mangueiras de interior rugoso, como para linhas flexíveis de ataque e descarga com revestimento TauroFlon™.

  1. Revestimento de polímero

    Barreira de fluidos da linha flexível. Protege a construção da mangueira dos efeitos corrosivos e abrasivos do meio transportado. A espessura do revestimento depende da pressão interna, do diâmetro interno e do meio transportado. O material de revestimento é selecionado para resistir aos efeitos químicos e térmicos da lama de perfuração, efluentes de poços, pasta de cimento, fluido hidráulico ou qualquer outra substância transportada pela mangueira.

  1. Camadas têxteis

    Distribuem as forças de pressão interna.

  1. Espiral de reforço (não mostrado na imagem)

    Protege a mangueira contra o colapso sob força de tração axial e/ou como resultado de pressão externa. Impede dobras, mesmo em curvas fechadas.

  1. Elastomeric cushion plies

    Garantem a união adesiva entre as diferentes telas.

  1. Reforços de cabo de aço de alta resistência

    Estes são os elementos de suporte de carga mais importantes, uma vez que determinam a resistência à pressão interna. Os cabos são revestidos de zinco ou latão para oferecer uma resistência excepcional à corrosão.

  1. Camadas condutoras de gás

    Permitem que os gases difusos migrem para os pontos de ventilação.

  1. Camadas resistentes ao fogo

    Camada opcional, protege a mangueira em caso de exposição à chama a 704 °C (1300 °F) por pelo menos 30 minutos.

  1. Capa elastomérica resistente à radiação UV

    Protege a linha de mangueira flexível de impacto, abrasão, condições meteorológicas, água do mar, petróleo, etc.

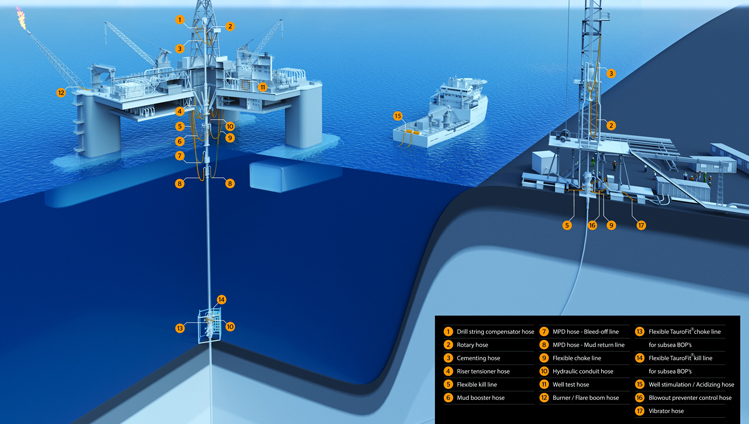

    Linha de produtos

    • Linhas Flexíveis de Ataque e Descarga com Revestimento TauroFlon™
      Linhas Flexíveis de Ataque e Descarga com Revestimento TauroFlon™


      Linhas flexíveis usadas para a circulação de fluidos em alta temperatura dentro e fora do poço para controlar a pressão.

      Leia mais

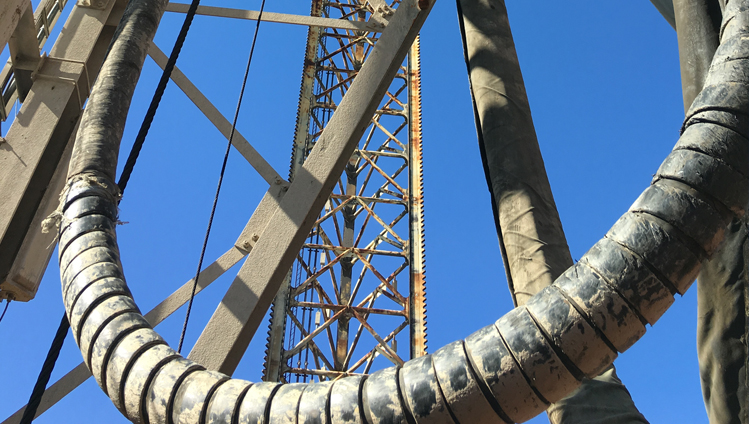

    • Mangueiras Rotativas e Vibratórias com Acoplamento Soldado
      Mangueiras Rotativas e Vibratórias com Acoplamento Soldado


      Mangueiras de perfuração com acoplamento soldado usadas para transportar lama para o mecanismo superior e entre a bomba de lama e o tubo vertical.

      Leia mais
    • Linhas Flexíveis de Choke & Kill com Revestimento PA
      Linhas Flexíveis de Choke & Kill com Revestimento PA


      Linhas flexíveis usadas para a circulação de fluidos dentro e fora do poço para controlar a pressão.

      Leia mais
    • Mangueiras Rotativas e Vibratórias com Acoplamento Rosqueado
      Mangueiras Rotativas e Vibratórias com Acoplamento Rosqueado


      Mangueiras de perfuração com acoplamento rosqueado usadas para transportar lama para o mecanismo superior e entre a bomba de lama e o tubo vertical.

      Leia mais
    • Mangueiras Rotativas e Vibratórias para Perfuração em Alta Temperatura
      Mangueiras Rotativas e Vibratórias para Perfuração em Alta Temperatura


      Mangueiras de perfuração usadas para transportar lama em alta temperatura para o mecanismo superior e entre a bomba de lama e o tubo vertical.

      Leia mais
    • Mangueiras de Cimentação
      Mangueiras de Cimentação


      Mangueiras flexíveis de alta pressão usadas para transportar pasta fluida para o revestimento do poço de cimento...

      Leia mais
    • Mangueiras Rotativas e Vibratórias para Perfuração no Ártico
      Mangueiras Rotativas e Vibratórias para Perfuração no Ártico


      Mangueiras de perfuração usadas para transportar lama para o mecanismo superior e entre a bomba de lama e o tubo vertical...

      Leia mais
    • Mangueiras para Carga de Lama
      Mangueiras para Carga de Lama


      Mangueiras de alta pressão que fornecem um suprimento de fluido adicional para o LMRP para ajudar no retorno da lama pelo riser marinho.

      Leia mais

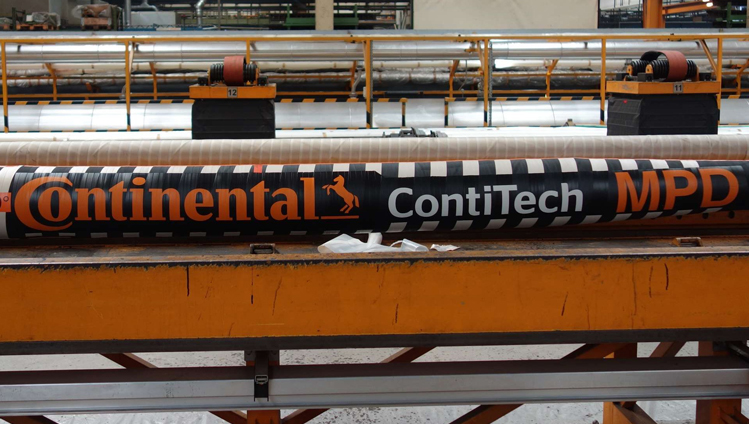

    • Mangueiras de Perfuração com Pressão Gerenciada
      Mangueiras de Perfuração com Pressão Gerenciada


      Linhas de retorno de lama MPD compatíveis com gás que transportam restos de lama e efluentes de poço da junta de riser do MPD para a tubulação da plataforma em alto-mar.

      Leia mais
    • Mangueiras de Conduíte Hidráulico
      Mangueiras de Conduíte Hidráulico


      Mangueiras de alta pressão que transporta energia hidráulica para o sistema de prevenção de erupção submarino.

      Leia mais
    • Mangueiras de Perfuração Sub-balanceada
      Mangueiras de Perfuração Sub-balanceada


      Mangueiras rotativas conectadas ao mecanismo superior com revestimento especial para perfurações sub-balanceadas com ar, espuma ou névoa.

      Leia mais

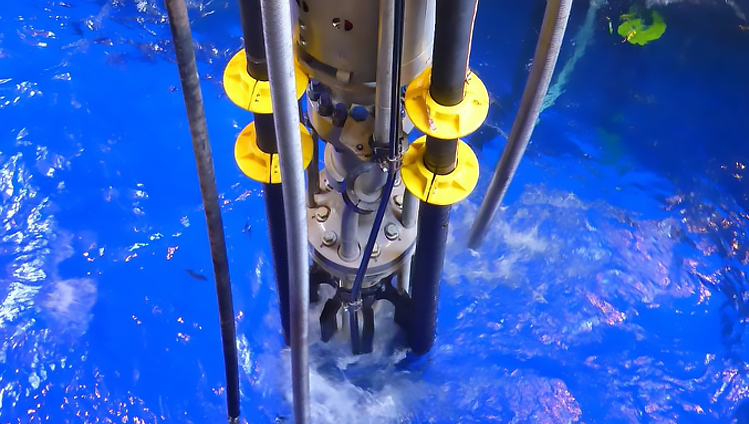

    • Mangueiras LMRP Submarinas
      Mangueiras LMRP Submarinas


      Mangueiras flexíveis curtas de alta pressão usadas para aplicações de ataque e descarga e de conduíte hidráulico no BOP submarino.

      Leia mais
    • Mangueiras de Controle de Prevenção a Explosões Fireshield 5000
      Mangueiras de Controle de Prevenção a Explosões Fireshield 5000


      Mangueiras de alta pressão que transportam energia hidráulica para o sistema de prevenção de erupção de superfície.

      Leia mais
    • Mangueiras do Tensionador do Riser
      Mangueiras do Tensionador do Riser


      Mangueiras de alta pressão usadas para o transporte de fluidos hidráulicos em sistemas de tensionador do riser em alto-mar.

      Leia mais
    • Mangueiras do Compensador da Coluna de Perfuração
      Mangueiras do Compensador da Coluna de Perfuração


      Mangueiras de alta pressão usadas para o transporte de fluidos hidráulicos em sistemas de tensionador do riser em alto-mar.

      Leia mais
    • Controle de Poço com Confiança
      Controle de Poço com Confiança


      A Continental criou a primeira linha flexível de ataque e descarga API 16C de 20.000 PSI do setor.

      Leia mais
