Buchas guia

As buchas guia garantem uma orientação estável do conjunto de rodas com alto impacto de carga dinâmica.

Desempenham um papel fundamental na orientação do rodado. Como componentes do sistema, também podem ser usadas para transmitir cargas no elo de tração e no sistema anti-roll, bem como nas suspensões da linha de transmissão.

Buchas guia

Benefícios

  • Permitem que o rodado siga o curso da via com menos desgaste
  • Transferência de forças entre o rodado e o bogie
  • Montagem fácil
  • Sem manutenção
  • Isolamento e amortecimento acústico e de vibração


Especificações

  • Diâmetro/comprimento externo, por exemplo, Ø190 u8 / 150 mm
  • Diâmetro/comprimento interno, por exemplo, Ø50 j7 / 260 mm
  • Intervalo de carga operacional radial: por exemplo, 0 – 16 kn
  • Máx. cargas radiais: por exemplo, 38 kn
  • Intervalo de carga operacional axial: por exemplo, 0 – 7 kn
  • Máx. cargas axiais: por exemplo, 34 kn
  • Rigidez radial: por exemplo, 16 kn / mm
  • Rigidez axial: por exemplo, 6 k / mm
  • Rigidez de torção: por exemplo, 160 nm/°
  • Rigidez da junta universal: por exemplo, 1240 nm/°
  • Peso: por exemplo, 25 kg

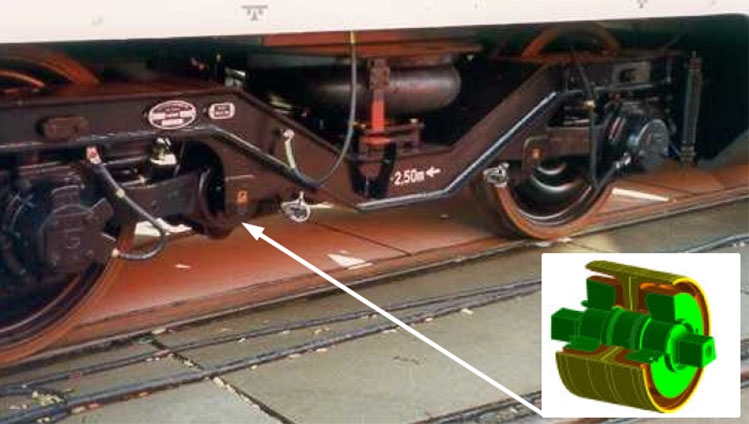

  • guiding-bushes-application
