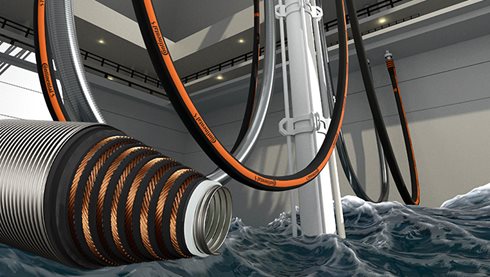

高压钻井软管的一般结构

高压软管是由钢和弹性体材料组成的粘合结构。粘合结构的主要特征是在柔性软管壁上堆叠单独的层,然后通过硫化将各层组合成一个单元。软管总成是按照指定长度制成的单独粘合单元,其中接头是软管的化学粘合组成部分。

General Construction of a High Pressure Drilling Hose

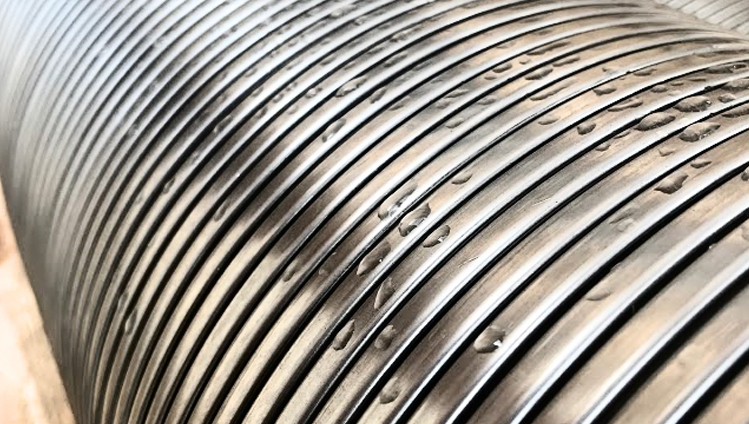

  1. 不锈钢互锁带绕管

    保护聚合物衬里免受机械损坏,在高压气体服务和真空服务减压的情况下防止起泡,支撑柔性软管壁。该层为可选部件,仅适用于粗镗孔软管,例如带有TauroFlon™衬里的阻水和止水管路。

  1. 聚合物衬里

    柔性管路的流体屏障。保护软管结构免受输送介质的腐蚀和磨损影响。衬里的厚度取决于内压大小、内径和输送的介质。衬里材料经过精心选择,能够承受钻井泥浆、井流出物、水泥浆、液压油或通过软管输送的任何物质的化学和热效应。

  1. 织物层

    分散内部压力。

  1. 加强螺旋(图中未显示)

    防止软管在轴向拉力和/或外部压力下崩裂。即使在急转弯处也能防止纽结。

  1. 弹性垫层

    确保不同层之间粘合。

  1. 高强度钢丝绳增强层

    这些是重要的承重元件,决定了内部耐压性。钢丝绳涂有锌或黄铜,提供出色的耐腐蚀性。

  1. 气导层

    让扩散的气体流动到排气点。

  1. 防火层

    可选层,在软管暴露在704°C(1300°F)的火焰中的情况下保护软管至少30分钟。

  1. 抗紫外线弹性体外覆层

    保护软管免受冲击、磨损、天气、海水、石油等影响。
