导向衬套

导向衬套可确保在高动态载荷冲击下提供稳定的轮组导向。

在导向轮对中发挥关键作用。作为系统组件，还可用于在牵引连接和防侧倾系统以及传动系悬架中传递负载。

导向衬套

优点

  • 使轮对跟随轨道路线以减少磨损
  • 用于轮对和转向架之间的力传递
  • 易于组装
  • 免维护
  • 声学与振动隔离和阻尼


规格

  • 外径/长度，例如 Ø190 u8/ 150 mm
  • 内径/长度，例如 Ø50 j7/ 260 mm
  • 径向工作负载范围：例如 0 - 16 kN
  • 最大径向负载：例如 38 kN
  • 轴向工作负载范围：例如 0 - 7 kN
  • 最大轴向负载：例如 34 kN
  • 径向刚度：例如 16 kN/mm
  • 轴向刚度：例如 6 k/mm
  • 扭转刚度：例如 160Nm/°
  • 万向刚度：例如 1240Nm/°
  • 重量：例如 25 kg

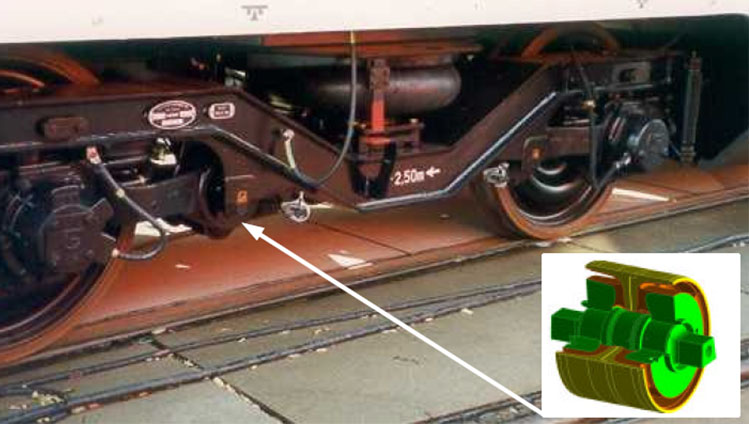

  • guiding-bushes-application
