Sicon - Bande transporteuse à poches

Propres, sûres et capables de négocier des courbes jusqu’à 180 °

La bande transporteuse Sicon reste fermée du point d’alimentation au point de déchargement. Elle permet ainsi de répondre à des exigences particulièrement strictes en ce qui concerne sa capacité à négocier les courbes, sa rentabilité et sa compatibilité environnementale.
Les bandes transporteuses Sicon offrent une flexibilité extrême lorsqu’il s’agit de concevoir le tracé du convoyeur, leur permettant de s’adapter parfaitement à n’importe quel environnement. Elles s’adaptent aux angles et aux bords sans nécessiter de points de transfert supplémentaires. Elles peuvent atteindre des rayons de virage inférieurs à un mètre, ce qui permet de créer un itinéraire sinueux, souvent nécessaire pour faire face à des différences d’altitude importantes sur de très courtes distances.

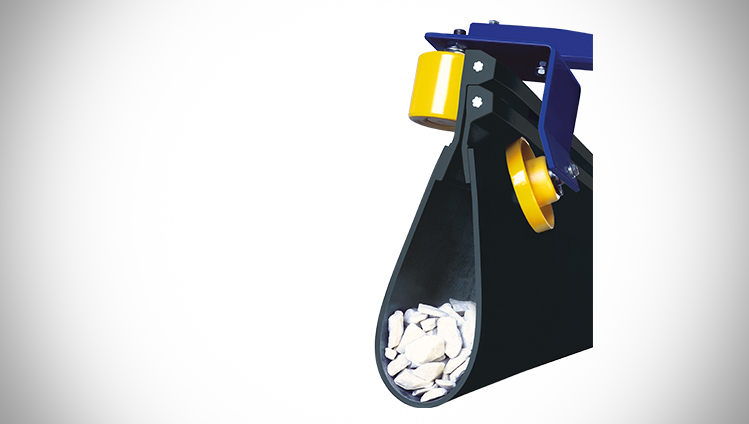

Construction

  • Poulie de guidage verticale
  • Deux câbles d’acier vulcanisés dans la bande avec un axe commun pour permettre des rayons extrêmement courts
  • Poulies de support inclinées pour fermer la bande
  • Deux profils dirigés par les poulies de guidage et de support
  • Section de bande en forme de poche pour transporter le matériau

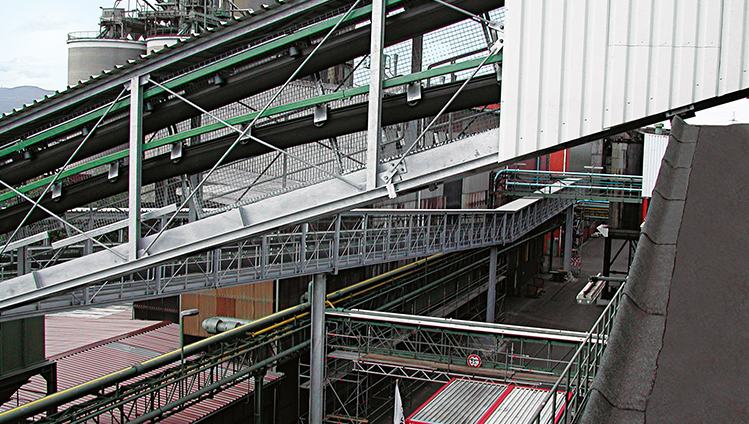

Système de convoyeur à bande SICON – Éprouvé dans diverses applications

Propriétés

  • S’adapte bien à la topographie à forte inclinaison dans les zones étroites
  • Élimine le besoin de points de transfert grâce à son excellente capacité à négocier les courbes
  • Non polluant car la bande est fermée au retour
  • Permet un système de convoyeur bidirectionnel : la bande peut être chargée dans les deux sens ; itinéraire variable possible pour aller et retour

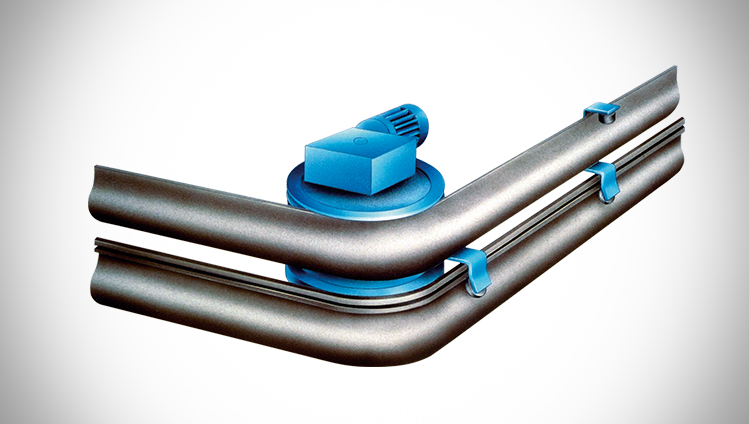

Entraînement et courbes – La bande est guidée dans les courbes au moyen de poulies de déviation individuelles. Les entraînements sont adaptés à des courbes d’au moins 90 °.
  • Empêche les émissions de poussière
  • Protège les matériaux sensibles
  • Léger et flexible, facile à installer ; auto-centrage entre les poulies de guidage et les poulies de support
  • Peu d’espace requis
  • S’adapte à des pentes allant jusqu’à 35°

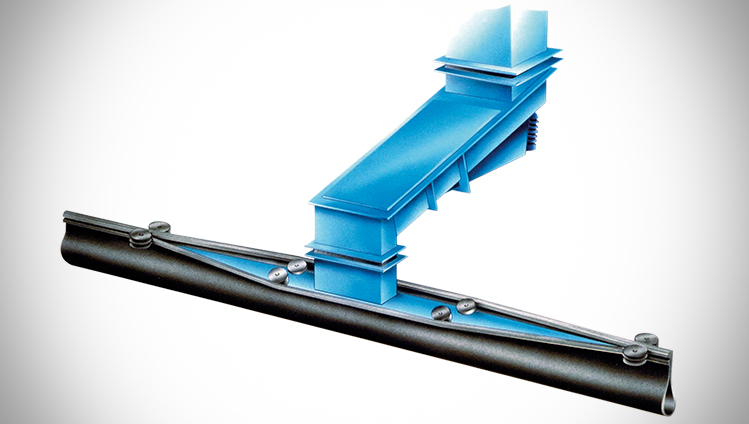

Chargement – La bande peut être chargée n’importe où sur le trajet du convoyeur. Les poulies de guidage spéciales fonctionnent pour donner à la bande une ouverture en forme de U. De cette manière, la bande amortit la chute du matériau lors du chargement tout en stabilisant et en accélérant son débit.
  • Réduit les charges de traction sur la bande grâce à la disposition de plusieurs stations d’entraînement (avec au moins 90° d’encapsulation dans les courbes).
  • Bande autonettoyante
  • Peut négocier des courbes à 180° avec un rayon inférieur à 1 mètre
  • Ouvre la voie à une pléthore d’options d’alimentation et de déchargement
  • Chargement du matériau uniforme et accélération rapide

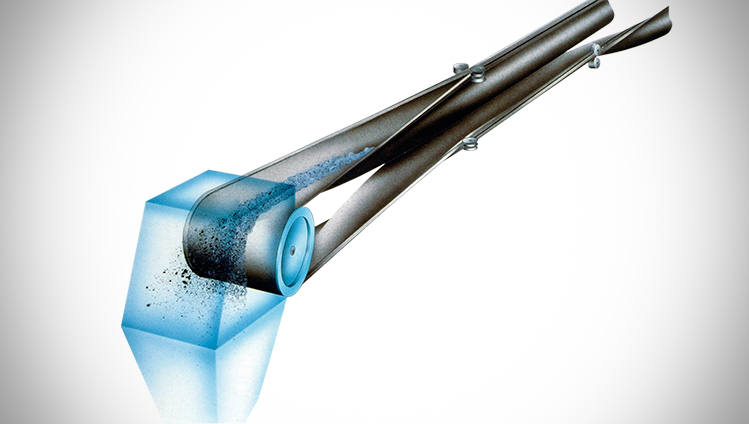

Déchargement – Dans le cas d’un déchargement horizontal, la bande s’ouvre progressivement et la poche en forme de poire se transforme en une surface plane. Le matériau transporté tombe lorsque la bande passe sur le tambour déflecteur. Aucun râcleur n’est nécessaire. Après le déchargement, la bande retrouve sa forme de poche d’origine pour le retour.

Applications

  • Industrie de la construction
  • Industrie énergétique
  • Industrie de la cellulose
  • Industrie de l’acier/du métal
  • Mines souterraines/à ciel ouvert
  • Industrie alimentaire
  • Industrie de transformation

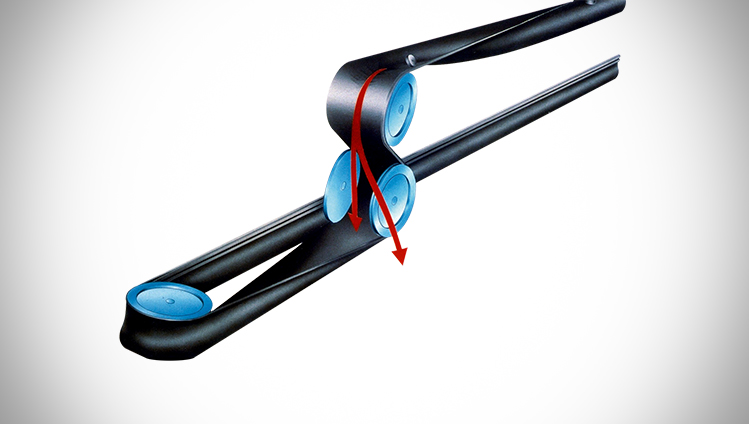

Déchargement intermédiaire – Un déchargement intermédiaire est possible à n’importe quel point du trajet du convoyeur – soit pour le déchargement, soit pour un transport ultérieur vers la station de déchargement suivante.

Gamme de produits

Sicon 100

Largeur de bande
dépliée en mm (pouces)
Capacité du convoyeur
à 1,5 m/s (3,28 pieds/s) en m3/h (pieds3/min)
650 (25.59) 35 (20.6)
800 (31.50) 55 (32.4)
1000 (39.37) 95 (55.9) (matériau léger uniquement)
1200 (47.24) 140 (82.4) (matériau léger uniquement)
Taille du profil env. 30 x 30 mm (1,18 x 1,18 pouces) – diamètre de la poulie : 1 200 mm (47,24 pouces)


Sicon 1000

Largeur de bande
dépliée en mm (pouces)
Capacité du convoyeur
à 1,5 m/s (3,28 pieds/s) en m3/h (pieds3/min)
800 (31.50) 115 (67.7)
1000 (39.37) 190 (111.8)
1200 (47.24) 280 (164.8)
1400 (55.12) 380 (223.7)
Taille du profil env. 50 x 50 mm (1,97 x 1,97 pouces) – diamètre de la poulie : 2 000 mm (78,74 pouces)
Pour des capacités de convoyage élevées, des systèmes de convoyage longs et des contraintes de charge élevées
