Système flottant – Tuyaux anti-pollution SAFLOTE

Norme GMPHOM 2009

Tuyaux flottants anti-pollution à double carcasse pour le transport de fluides pétroliers entre un FPSO et un pétrolier.

Les tuyaux anti-pollution SAFLOTE intègrent un système de double carcasse, c’est-à-dire une carcasse principale enveloppée dans une carcasse secondaire, soit un tuyau dans un tuyau. Les deux carcasses sont fixées indépendamment à des raccords d’extrémité de tuyau intégrés.

Dans le cas improbable d’une défaillance de la carcasse principale, la carcasse secondaire reste intacte. N’ayant pas été sollicitée avant la défaillance, la carcasse secondaire a toutes les capacités de résistance et de confinement requises pour prendre le relais et contenir le pétrole afin d’empêcher son déversement et tout dommage environnemental connexe.

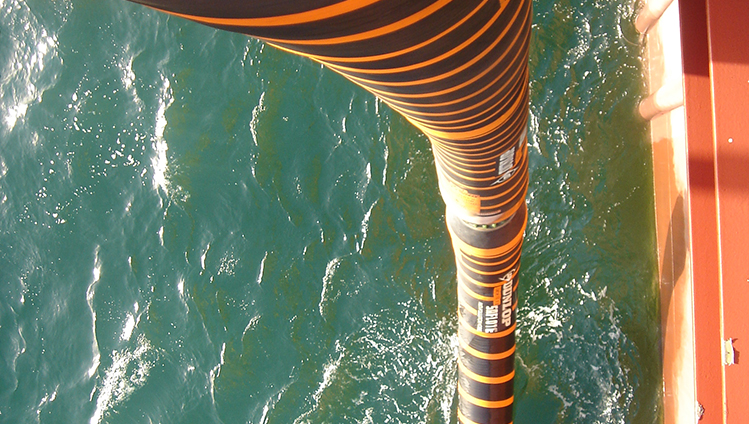

Tuyaux flottants pour FPSO SAFLOTE

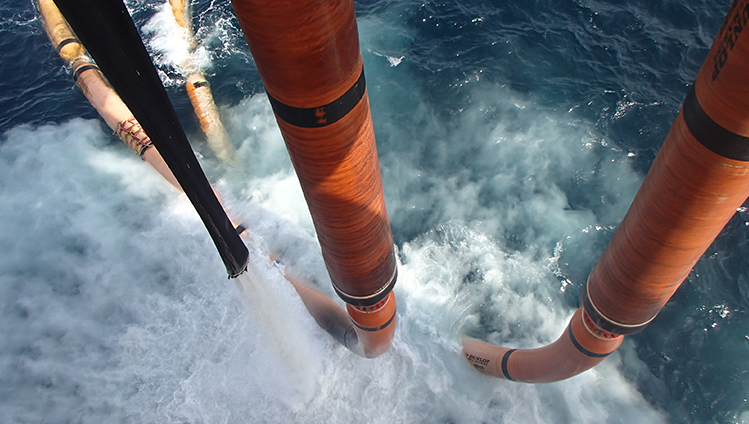

Tuyaux de raccordement pour FPSO flottante SAFLOTE

Caractéristiques

Diamètre intérieur 6” à 24”
Pression de conception 15, 19 ou 21 bars
Revêtement intérieur Nitrile, HNBR
Longueur maximale disponible Jusqu’à 12,2 m (40 ft)


Fonctionnalités et avantages

  • La carcasse principale fonctionne indépendamment de la carcasse secondaire.
  • Conformément à l’OCIMF, la carcasse secondaire résiste totalement à l’essai d’éclatement du prototype utilisé pour tester la carcasse principale.
  • Lors d’un usage courant, la carcasse secondaire ne s’use pas.
  • Même après un usage difficile et de longue durée du tuyau, la carcasse secondaire peut toujours contenir un éclatement ou une fuite de la carcasse principale.
  • Tous les tuyaux SAFLOTE intègrent un système d’alerte fiable et sans entretien, qui fournit une preuve claire de la défaillance de la carcasse principale.
  • L’efficacité du système d’alerte n’est pas compromise par les conditions environnementales.
