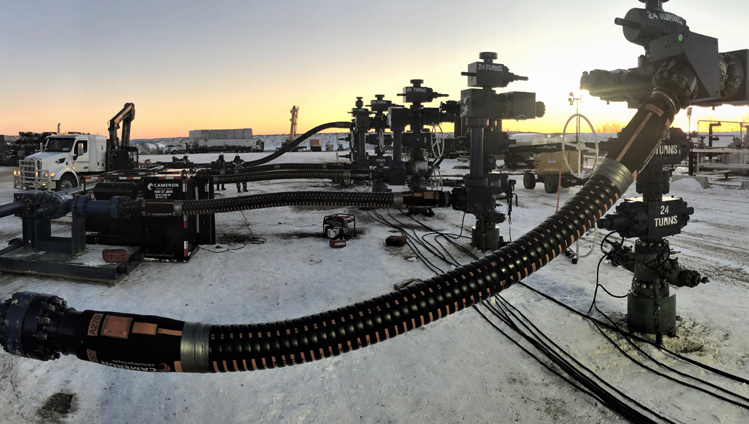

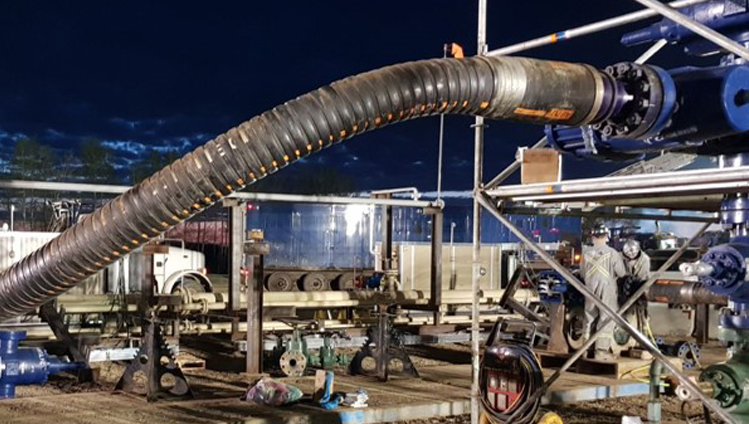

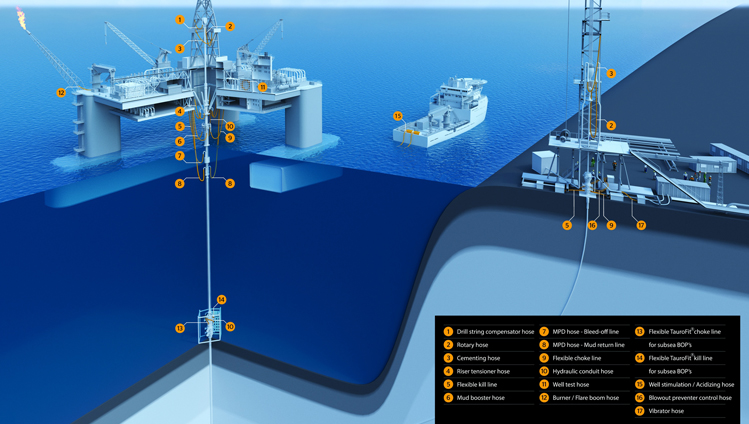

Construction générale d’un tuyau de service de puits haute pression

Les tuyaux haute pression ont une structure collée comprenant de l’acier et des matériaux élastomères. La principale caractéristique de la construction collée est l’accumulation de couches individuelles sur la paroi du tuyau flexible, qui sont ensuite combinées en une seule unité par vulcanisation. Les assemblages de tuyaux sont fabriqués comme une seule pièce collée à des longueurs spécifiées, où les couplages font partie intégrante du tuyau via un collage chimique.

Construction générale d’un tuyau de service de puits

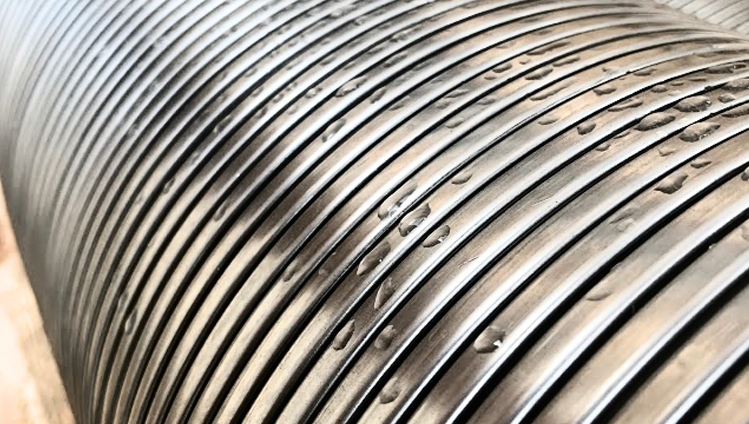

  1. Tuyau annelé en acier inoxydable

    Protège le revêtement en polymère des dommages mécaniques, empêche la formation de boursouflures en cas de transfert de gaz à haute pression et de décompression en cas de transfert de vide, soutient la paroi du flexible. Cette couche est facultative et présente uniquement pour les tuyaux à alésage brut, comme pour les tuyaux de test de puits.

  1. Revêtement en polymère

    Protège la structure du tuyau des effets corrosifs et abrasifs du produit transporté. L’épaisseur du revêtement dépend de la pression interne, du diamètre interne et du produit transporté. Le matériau de revêtement est sélectionné pour résister aux effets chimiques et thermiques des effluents du puits, du fluide de stimulation de puits, des acides ou de toute autre substance véhiculée à travers le tuyau.

  1. Plis textiles

    Répartissent les forces de pression interne.

  1. Spirale de raidissement (non illustrée sur la photo)

    Évite au tuyau de s’affaisser sous la force de traction axiale et/ou sous l’effet d’une pression extérieure. Empêche le vrillage même dans les courbures serrées.

  1. Plis de coussins élastomères

    Assure l’assemblage par collage entre les différents plis.

  1. Renforts de câbles en acier haute résistance

    Ce sont les éléments porteurs les plus importants, ils déterminent la résistance à la pression interne. Les câbles sont revêtus de zinc ou de laiton pour offrir une résistance exceptionnelle à la corrosion.

  1. Plis conducteurs de gaz

    Permettent aux gaz diffusés de migrer vers les points de ventilation.

  1. Plis résistant au feu

    Couche facultative qui protège le tuyau en cas d’exposition à une flamme de 704 °C (1 300 °F) pendant au moins 30 minutes.

  1. Revêtement élastomère résistant aux UV

    Protège le tuyau flexible contre les chocs, l’abrasion, les intempéries, l’eau de mer, le pétrole, etc.

  2. Protection extérieure annelée en acier inoxydable

    Couche optionnelle, qui protège le tuyau contre les dommages mécaniques externes, matériau : AISI 316L. Pour connaître les différents types de protections externes disponibles, contactez votre représentant Continental.
