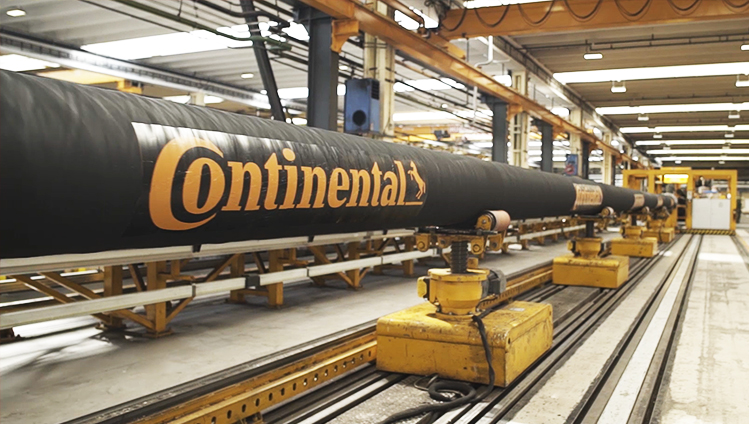

Construção geral de uma Linha Flexível de Produção Soldada


As linhas flexíveis são uma construção soldada que inclui aço e materiais elastoméricos. A principal característica da construção soldada é a formação de camadas individuais na parede flexível da mangueira, que são combinadas em uma unidade por meio de vulcanização. Os conjuntos de mangueiras são fabricados como uma unidade soldada única para comprimentos especificados, em que os acoplamentos são uma parte integrante da mangueira soldada quimicamente.


Mangueira de produção de cola

  1. Tubo de intertravamento enrolado de aço inoxidável

    Protege o revestimento de polímero de danos mecânicos, evita bolhas em caso de serviço com gás de alta pressão e descompressão com serviço a vácuo, suporta a parede da mangueira flexível e facilita a pigagem. O material pode ser AISI 316L ou aço inoxidável 254 SMO, dependendo do meio transportado.

  1. Revestimento de polímero

    Barreira de fluidos da linha flexível. Protege a construção da mangueira dos efeitos corrosivos e abrasivos do meio transportado. A espessura do revestimento depende da pressão interna, do diâmetro interno e do meio transportado. O material de revestimento é selecionado para resistir aos efeitos químicos e térmicos do petróleo bruto, água do mar, gases, fluidos hidráulicos ou qualquer substância que seja transportada pela mangueira.

  1. Camadas têxteis

    Distribuem as forças de pressão interna.

  2. Espiral de reforço (não mostrado na imagem)

    Protege a mangueira contra o colapso sob força de tração axial e/ou como resultado de pressão externa. Impede dobras, mesmo em curvas fechadas.

  3. Camadas de almofada elastomérica

    Garantem a união adesiva entre as diferentes telas.

  4. Reforços de cabo de aço de alta resistência

    Estes são os elementos de suporte de carga mais importantes, uma vez que determinam a resistência à pressão interna. Os cabos são revestidos de zinco ou latão para oferecer uma resistência excepcional à corrosão.

  1. Camadas condutoras de gás

    Permitem que os gases difusos migrem para os pontos de ventilação.

  2. Camadas resistentes ao fogo

    Protegem a mangueira em caso de exposição à chama a 704 °C (1300 °F) por pelo menos 30 minutos.

  1. Capa elastomérica resistente à radiação UV

    Protege a linha de mangueira flexível de impacto, abrasão, condições meteorológicas, água do mar, petróleo, etc.

  1. Proteção externa de fita de aço inoxidável

    Protege a mangueira contra danos mecânicos externos, material AISI 316L.

Linha de produtos

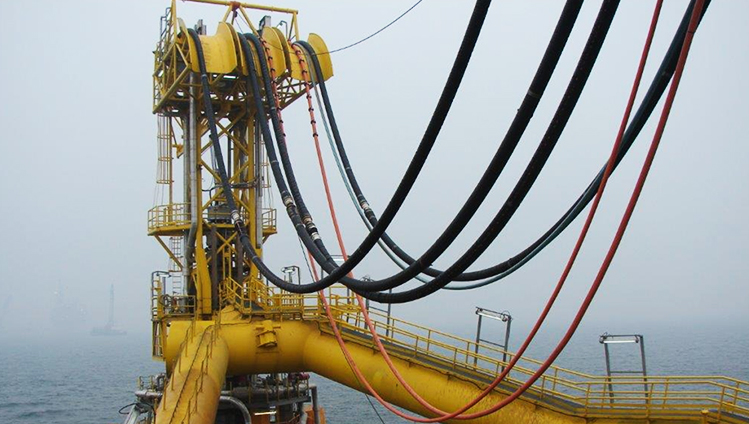

  • Jumpers de Superfície
    Jumpers de Superfície


    Mangueiras flexíveis soldadas usadas na produção de superfície, injeção de gás e água, gás lift, exportação de gás, transferência de petróleo e serviço de água para combate a incêndios. Fabricadas ...

    Leia mais
  • Mangueiras de Gás Natural
    Mangueiras de Gás Natural para Embarcações FSRU

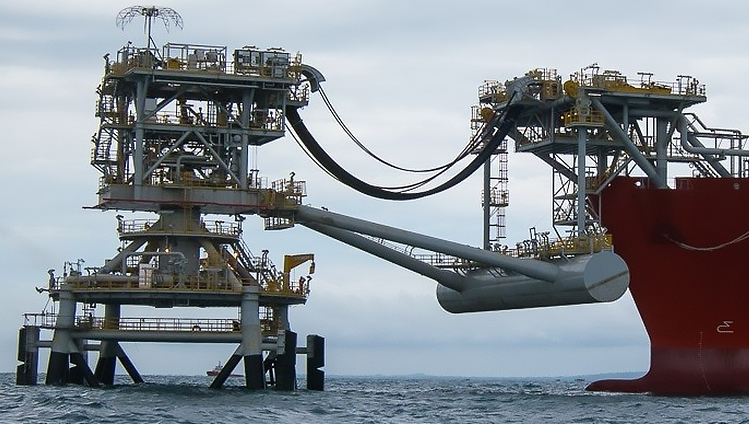

    Mangueiras flexíveis usadas para transferência de gás natural comprimido do navio para a costa.

    Leia mais
  • Jumpers de Produção
    Jumpers de Produção Pré-formados


    Jumpers de produção fabricados em um formato com dobra neutra para caber em espaços apertados em TLP e baías de poços em plataformas do tipo Spar e debaixo d’água.

    Leia mais
  • Jumpers Submarinos
    Jumpers Submarinos


    Mangueiras flexíveis soldadas usadas na produção submarina, injeção de gás e água, gás lift, exportação de gás, transferência de petróleo e serviço de água para combate a incêndios. Fabricadas de a...

    Leia mais

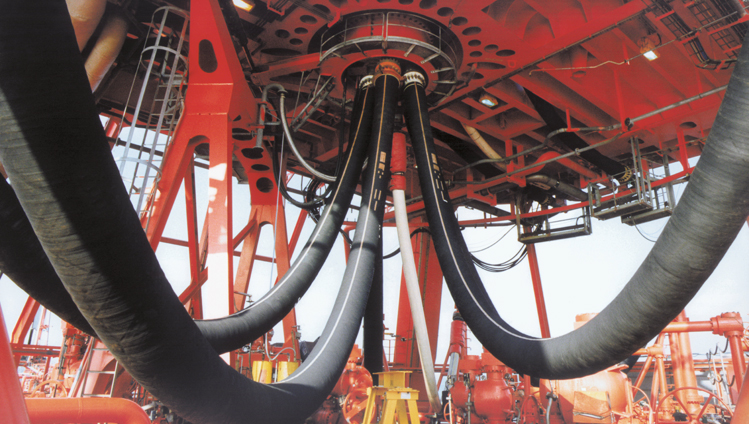

  • Risers
    Risers


    Mangueiras flexíveis soldadas usadas em aplicações de riser de produção em águas rasas e dinâmicas. Fabricadas de acordo com a norma API 17K.
