PURPURSCHLANGE®

Von Brauern geschätzt

PURPURSCHLANGE®

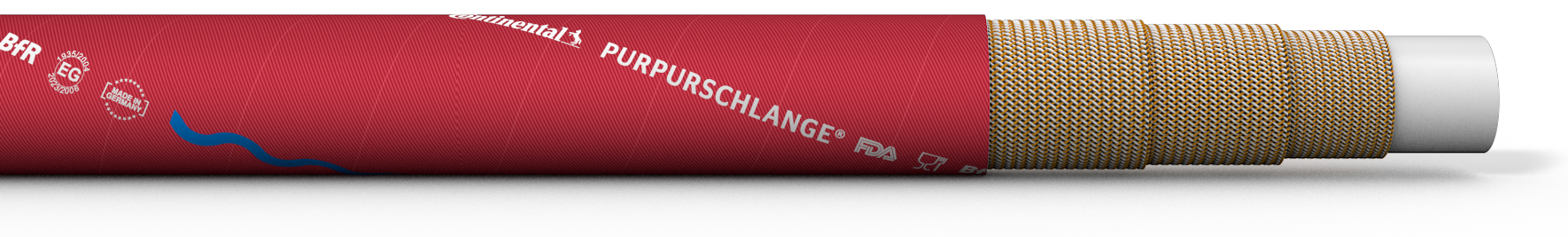

Kennzeichnung: Blaue Wellenlinie auf rotem Untergrund, spiralförmig aufgebracht "Continental PURPURSCHLANGE® FDA Glas-/Gabel-Symbol BfR EG 1935/2004 2023/2006 Made in Germany"

NORMEN / ZERTIFIKATE

  • Certificate
    Verordnung 177.2600
  • Certificate
    Empfehlung XXI, Kat. 2
  • Certificate
    1935/2004
    2023/2006

ANWENDUNGEN

Abfüllanlagen, Brauereien, Keltereien, Sonstige Einrichtungen der Brau-, Getränke- und Spirituosenindustrie

DURCHFLUSSMEDIUM

Alkohol <20%, Bier, Buttermilch, Früchte, Fruchteis, Gelatine, Ketchup, Milch, Milchsäure, Saft, Sekt, Senf, Wein, Zuckersirup

INNENSCHICHT

SBR-EPDM, Spezial-Elastomer, grau, transparent, weiß, absolut geruchs- und geschmacksneutral, hochleistungsfähig, porenfrei

DRUCKTRÄGER

Synthetische Garne, Synthetische Garne mit 2 spiralisierten Kupferlitzen

AUßENSCHICHT

SBR-EPDM, Spezial-Elastomer, orange, rot, transparent, gerieft, stark gewellt, stoffgemustert, abriebfest, ozon-, witterungs- und UV-beständig

WEITERE EIGENSCHAFTEN

3 Jahre Gewährleistung, Beständig gegen übliche Reinigungs- und Desinfektionsmittel, CIP reinigungsfähig, Empfohlenes Armaturensystem PAGUFIX®, Flexibel, Langlebig

BETRIEBSDRUCK BIS

16 bar / 232 psi

TEMPERATURBESTÄNDIGKEIT

von -30 °C / -22 °F bis +90 °C / +194 °F
bis +100 °C / +212 °F (max. 60 Minuten

DÄMPFBAR BIS

+130 °C / +266 °F (max. 30 Minuten)

Nennweite Innen-Ø Wanddicke Länge Spiral-schlauch Betriebsdruck Mindest Berstdruck Kleinster Biegeradius Gewicht
zoll/inch mm mm m bar/psi bar/psi ca. mm ca. g/m
1/2 13 3,5 40 16/232 48/696 80 250
5/8 16 4,0 40 16/232 48/696 100 300
3/4 19 5,0 40 16/232 48/696 120 450
1 25 6,0 40 16/232 48/696 160 750
1 1/9 28 7,0 40 16/232 48/696 180 1.003
1 1/4 32 8,0 60 16/232 48/696 190 1.200
1 1/4 32 8,0 40 16/232 48/696 190 1.200
1 1/2 38 9,0 40 16/232 48/696 230 1.600
1 9/16 40 9,0 40 16/232 48/696 240 1.650
2 50 10,0 40 16/232 48/696 300 2.200
2 50 8,0 40 16/232 48/696 250 2.050
2 5/8 65 12,0 40 16/232 48/696 450 3.300
3 75 12,0 40 16/232 48/696 500 3.800
3 75 8,0 40 16/232 48/696 375 3.150
3 1/8 80 8,0 40 16/232 48/696 400 3.320
3 1/8 80 14,0 40 16/232 48/696 560 4.800
4 100 15,0 40 16/232 48/696 700 6.400
4 100 9,0 40 16/232 48/696 500 4.850
Druck- und Vakuumangaben bezogen auf Raumtemperatur / Hoher Druck und/oder Temperatur führen zu einer Verkürzung der Lebensdauer / Die Garantieangabe bezieht sich nur auf nachgewiesene Material- und Fabrikationsfehler - fachgerechte Armaturenmontage, empfohlene Einsatzbedingungen und ordnungsgemäßer Gebrauch des Schlauchmaterials vorausgesetzt
