UNITRIX® 80

Tuyau multiusages

UNITRIX® 80

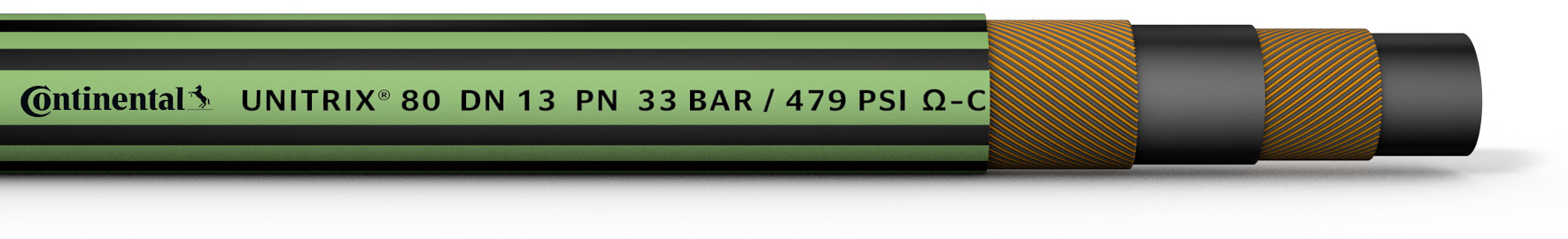

Label: Six bandes vertes, marquage sur fond noir "Continental UNITRIX® 80 DN 13 PN 33 BAR / 479 PSI Ω -CL Made in Germany"

APPLICATIONS

Ateliers, Construction mécanique et d'installations, Exploitation ferroviaire, Industrie chimique et pétrochimique, Industrie pétrolière, Navigation, Paysannes, Proie, Secteur de la construction, Sylviculture

MOYEN D'ÉCOULEMENT

Air contenant de l'huile, Benzine, Butane, Eau chaude, Eau froide, Gasoil, Huile de graissage, Huile minérale, Kérosène, Mazout, Nafta, Propane, Solutions salines

TUBE

NBR, noir, lisse, non poreux

INSERTIONS

Fibres synthétiques

ROBE

NBR, noir, lisse, a partir du DN 32 avec robe CR (finition tissu)

PRESSION DE SERVICE JUSQU'À

33 bar / 479 psi

PLAGE DE TEMPÉRATURE

de la part de -25 °C / -13 °F jusqu'à +85 °C / +185 °F

Largeur nom. Ø int. Épaisseur Long. Press. de service Press. d’éclatem. mini Rayon courb. mini Poids
zoll/inch mm mm m bar/psi bar/psi aprx. mm aprx. g/m
1/4 6 4,0 50 33/479 80/1 160 25 190
5/16 8 4,0 50 33/479 80/1 160 35 230
3/8 10 4,0 50 33/479 80/1 160 40 260
1/2 13 4,5 50 33/479 80/1 160 55 370
5/8 16 5,0 50 33/479 80/1 160 65 480
3/4 19 6,0 50 33/479 80/1 160 85 680
1 25 6,0 50 33/479 80/1 160 115 840
1 1/4 32 6,0 40 33/479 80/1 160 190 935
1 1/2 38 6,5 40 33/479 80/1 160 230 1 150
2 50 7,0 40 33/479 80/1 160 300 1 610
2 3/8 60 8,0 40 33/479 80/1 160 400 2 260
Les résistances aux fluides se réfèrent à la température ambiante (72 h) / Test de résistance aux fluides selon la norme DIN EN 1360 à température ambiante / La résistance à la température n'est valable que pour les matériaux utilisés / Toutes les données techniques sont valables à température ambiante
