DAMPF TRIX® 6000

Para a exigência de vapor

DAMPF TRIX® 6000

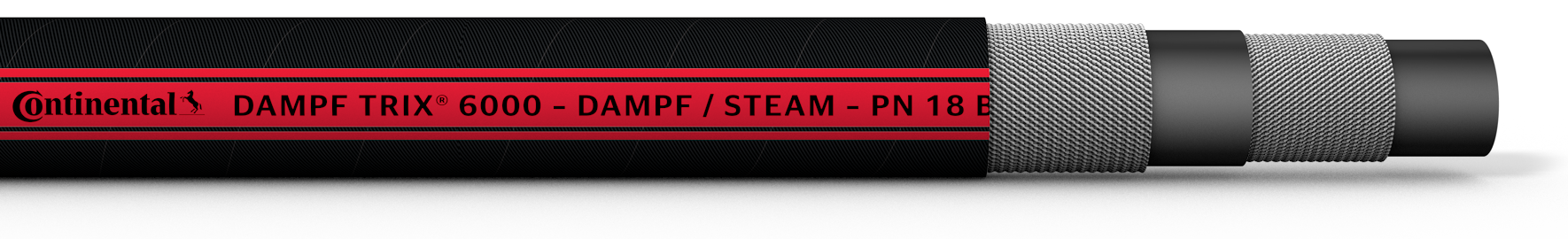

Label: 3 campos característicos vermelhos, evoluindo de forma axial, com base preta, logotipo em preto "Continental DAMPF TRIX® 6000 – DAMPF / STEAM – PN 18 BAR / 261 PSI – Ω Made in Germany"

PADRÃO / APROVAÇÃO

  • Certificate

APLICAÇÕES

Engenharia mecânica e de instalações, Refinarias, Sector da construção, Transporte marítimo

FLUXO MÉDIO

Agua, Agua quente, Vapor

CAMADA INTERNA

EPDM, negro, liso, não poroso

REFORÇO

Reforço de aço

CAMADA EXTERNA

EPDM, negro, padronizado em tecido, resistente à abrasão, resistente ao ozono

OUTRAS PROPRIEDADES

Pressão de ruptura > 180 bar / 2,611 psi, factor de segurança 10:1, Resistência à temperatura: -30 °C / -22 °F a +150 °C / 302 °F (água quente), +210 °C / +410 °F (vapor de água saturado) Resistência à temperatura -30 a +150°C / 302°F (água quente) ou +210°C / +410°F (vapor de água saturado)

PRESSÃO DE TRABALHO A

18 bar / 261 psi

Valor nominal Ø int. Espessura da parede Comprimento Pressão de trabalho Pressão de ruptura mínima Menor raio de curvatura Peso
zoll/inch mm mm m bar/psi bar/psi aprx. mm aprx. g/m
3/8 10 6,0 40 18/261 180/2.611 100 400
1/2 13 6,0 40 18/261 180/2.611 130 530
3/4 19 7,0 40 18/261 180/2.611 190 900
1 25 7,5 40 18/261 180/2.611 250 1.200
1 1/4 32 8,0 40 18/261 180/2.611 320 1.550
1 1/2 38 8,0 40 18/261 180/2.611 380 1.800
2 50 9,0 40 18/261 180/2.611 500 2.600
A resistência à temperatura aplica-se somente aos materiais utilizados / Todos os dados técnicos se aplicam à temperatura ambiente / Atenção: O vapor sobreaquecido ocasiona uma redução considerável da vida útil
