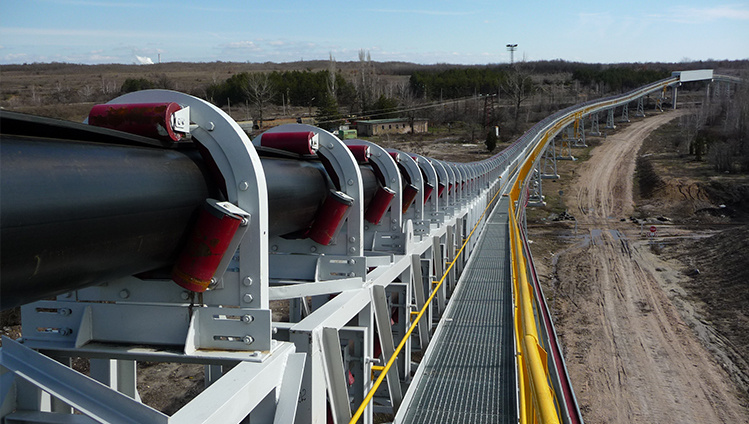

ContiPipe

全面的解决方案,可确保长距离输送的物料安然无恙

优于传统管式输送带的性能设计

大多数管式输送带使用的技术已有 20 多年的历史。这可能导致许多输送问题,包括运行疲劳引起的管带塌管、重叠密封部分开口以及重叠密封部分的向下扭转等。ContiPipe 独有强化技术能够增强带芯的横向刚度,无论输送带经过的路径如何,它都能带来更好的抗塌管性、出色的密封闭合性和抗向下扭管性。目前大陆集团正在就此项技术申请专利。

保持清洁

由于采用封闭式输送带设计,ContiPipe 可以实现无尘化物料输送,即使是颗粒较细的物料也能保留在输送带内,而不会散失到空气中。同时ContiPipe 亦可保护输送的物料免受外部因素带来的不良影响,如刮风和下雨。

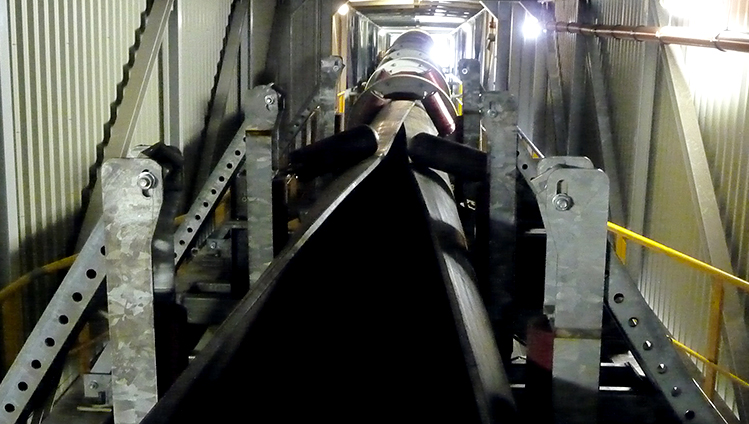

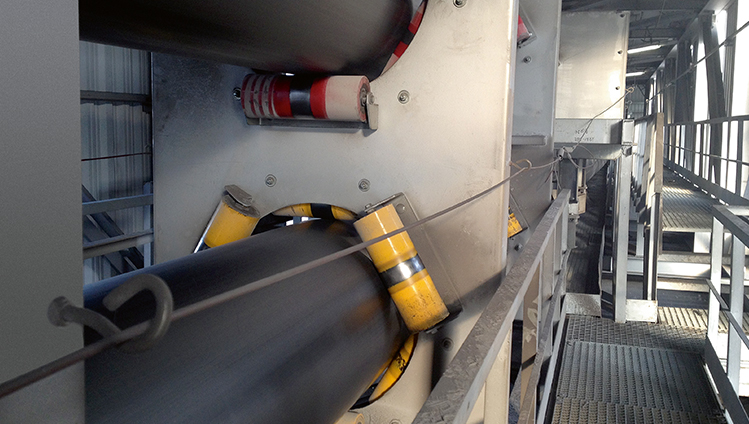

管式输送带组件


应用

  • 煤炭(发电厂)
  • 岩石
  • 石膏
  • 水泥
  • 纸浆和造纸
  • 石灰石

替代文字

  • 铁矿石
  • 粉煤灰
  • 湿灰
  • 化肥
  • 玻璃
  • 钢材
  • 木屑

钢丝绳芯

专为长距离输送而设计

Pipe

为满足现代化管式输送系统的需求,ContiPipe 在设计时使用有限元分析 (FEA) 方法建模,这一方法为客户带来更多利益。为此我们开展了全面的研究工作,包括用于验证 FEA模型 的动态输送带测试,这帮助我们最终设计出一条能够承受长距离(尤其是在急弯处)应力的输送带。此外,独有的特性设计可让 ContiPipe 更好底保持其管状形态。

  • 优异的长期横向刚度
  • 出色的重叠区域密封性
  • 减少挠曲并最大程度减少弯曲段的接缝扭转


FEA 建模为设计出满足管式输送系统严苛要求的输送带提供了基础。与传统的管式输送带相比,通过FEA 建模设计的Conti Pipe管状输送带可以延长使用寿命,并降低单位(吨)输送成本。​



优点

工程设计
技术设计
产品
管式输送带特性
保护功能
封闭式系统
急弯和倾斜角度最大可达 30°,确保很好地适应局部特征/地形/系统 强度高且能够顺畅通过弯曲段:可在长中心距离范围内无需中间转载 保护所输送的物料不受环境条件(例如雨、雪、阳光和风)的影响
紧凑型设计占用空间小,是地下采矿、水泥厂、钢铁厂和发电厂的理想选择  低拉伸变形加强带芯可缩短皮带张紧时间 防止输送物料因接触外部环境或物质而产生的挥发或掺杂
由于水平和垂直弯曲段半径小且倾角大,因此无需使用转载站 稳定的轨迹保持性能。特殊的受拉构件配置确保重叠区域的有效密封 保护环境和操作人员,具有危险性、污染性、多尘或气味强烈的物料(化学品、废弃物、灰烬、覆层等)不会向外挥发或散落
输送速度快 体积流量高  与传统卡车运输相比,可显著降低 CO2 的排放量
  输送带设计的使用寿命长且可靠性高
