CONTI®V MULTIBELT

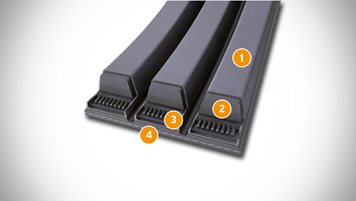

CONTI®V MULTIBELT皮带构造

1  |  织物外罩

2  |  天然橡胶底部截面

3  |  聚酯抗拉体

4  |  天然橡胶背衬

CONTI®V MULTIBELT

尺寸

齿形 长度范围La（英寸） / La（毫米）
3V (9J) 3V 465 - 3V 1400 / 9J 1181 - 9J 3556
5V (15J) 5V 670 - 5V 3550 / 15J 1702 - 15J 9017
8V (25J) 8V 1000 - 8V 5600 / 25J 2540 - 25J 14224
齿形
长度范围Li（毫米）/La（毫米）
A/HA 1450 - 2240 / 1486 - 2276
B/HB 1106 - 6518 / 1168 - 6580
C/HC 2500 - 12145 / 2575 - 12220
齿形
长度范围Ld （毫米）
SPZ 1250 - 3000
SPA 1000 - 4000
SPB 1590 - 7500
SPC 2650 - 11200
