CONTI SurfaceProtect

Você consegue imaginar coisas melhores do que examinar correias transportadoras em busca de danos? Deixe o CONTI SurfaceProtect fazer esse trabalho e use o seu tempo de forma mais produtiva.

CONTI SurfaceProtect

O CONTI SurfaceProtect é um sistema a laser que monitora continuamente a superfície da correia transportadora. O sistema avalia as condições da cobertura quanto a cortes e picotamento ou eventos de grandes danos por impacto. Os dados são analisados e relatados com a posição e as dimensões de todos os danos à superfície.

Aplicação

O sistema SurfaceProtect é usado em transportadores de correia em aplicações industriais e de mineração. O sistema usa sensores com feixe de laser para examinar toda a superfície da correia. A condição da cobertura registrada é analisada de maneira online por meio de processamento inteligente de imagens para que, se ocorrerem danos à superfície, como desgaste abrasivo anormal ou defeitos de impacto, eles possam ser identificados a qualquer momento. A superfície da correia transportadora é inspecionada automaticamente, mesmo em transportadores de difícil alcance para todos os tipos de correias. As informações do perfil da correia podem ser usadas para vários fins, como estimativa da vida útil restante ou como pré-análise para inspeção e reparos manuais da correia.

Funcionalidade

  • Uso de sensores de perfil (feixe de laser e sensor óptico)
  • O feixe de laser é projetado na superfície da esteira transportadora
  • O feixe de laser segue o perfil real da cobertura da correia
  • O sensor óptico registra a forma e a posição do feixe de laser
  • O software compila os dados do laser em um mapa digital da correia
  • O mapa digital é analisado com limites de defeito variáveis

Unidade de monitoramento da cobertura superior

  • Medição 3D de alta resolução sem contato
  • Escaneamento total ou parcial da largura da correia
  • Limites definidos pelo usuário para detecção de danos
  • Grandes defeitos de impacto
  • Eventos de abertura, corte e picotamento
  • Danos na borda ou desalinhamento
  • Controle de superfície de emendas
  • Abrasão anormal

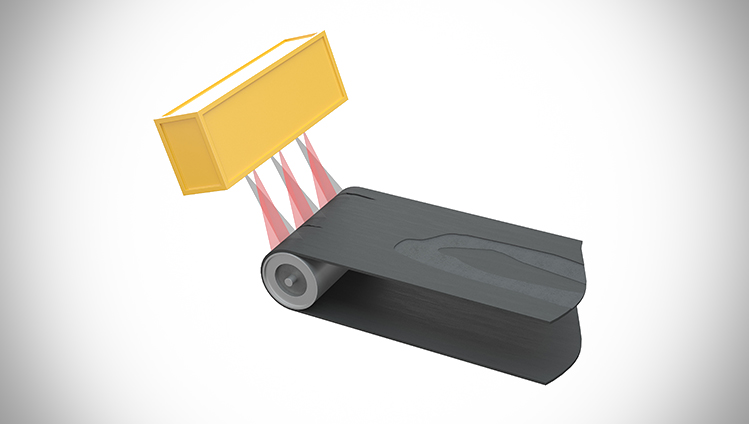

Unidade de monitoramento da cobertura superior

Unidade de monitoramento da cobertura inferior (opcional)

  • Monitoramento do perfil da correia
  • Monitoramento óptico de rasgos longitudinais na correia (sem necessidade de sensores de rasgo na correia)
  • Alarme e parada automática da correia

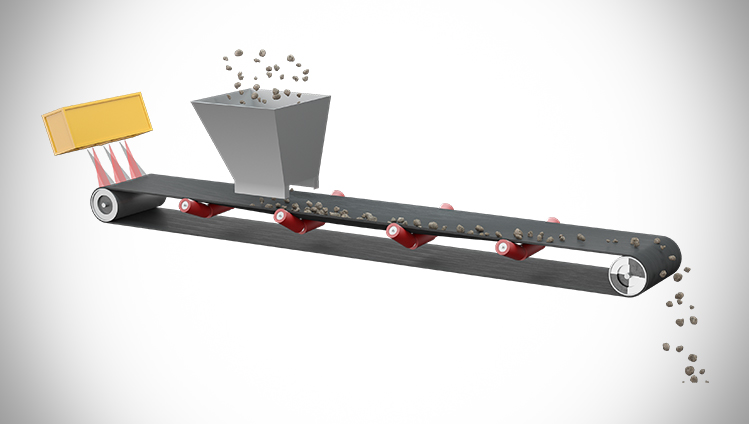

Unidade de monitoramento da cobertura inferior

Principais dados técnicos

Resolução de altura velocidade da correia de 0,1 mm @ 6 m/s
Tipo e tamanho da correia todas correias planas cabos de aço e têxteis disponíveis
Velocidade da correia até 10 m/s (maior velocidade com menor resolução)
Classe do laser 3B
Taxa de escaneamento até 3 kHz
Classe IP 67 do sensor
Temperatura de operação 0 °C – 50 °C (aquecimento adicional para temperatura < 0 °C possível)
Fonte de alimentação 110 – 240 V / 50 – 60 Hz
Saída de acordo com os requisitos do cliente
