 Mangueiras de Serviço de Poço

Mangueiras de Serviço de Poço

Construção geral de uma Mangueira de Serviço de Poço de Alta Pressão

As mangueiras de alta pressão são uma construção soldada de aço e materiais elastoméricos. A principal característica da construção soldada é a formação de camadas individuais na parede flexível da mangueira, que são combinadas em uma unidade por meio de vulcanização. Os conjuntos de mangueiras são fabricados como uma unidade soldada única para comprimentos especificados, em que os acoplamentos são uma parte integrante da mangueira soldada quimicamente.


Construção geral de uma mangueira de serviço de poço

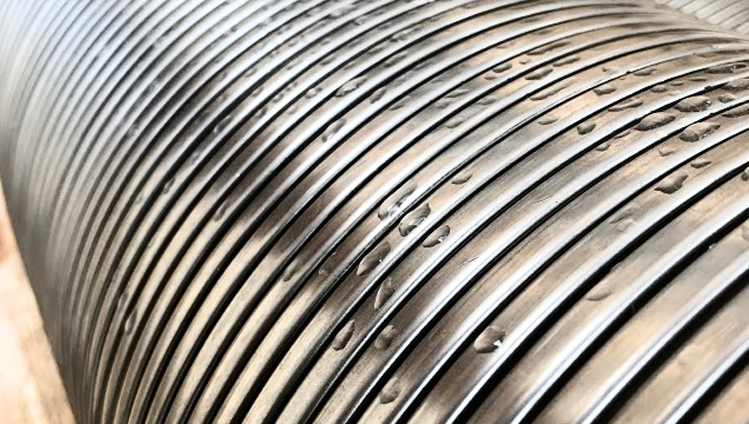

  1. Tubo de intertravamento enrolado de aço inoxidável

    Protege o revestimento de polímero de danos mecânicos, evita bolhas em caso de serviço com gás de alta pressão e descompressão com serviço a vácuo, suporta a parede da mangueira flexível. Esta camada é opcional e está presente apenas em mangueiras de interior rugoso, como mangueiras para teste de poço.

  1. Revestimento de polímero

    Protege a construção da mangueira dos efeitos corrosivos e abrasivos do meio transportado. A espessura do revestimento depende da pressão interna, do diâmetro interno e do meio transportado. O material de revestimento é selecionado para resistir aos efeitos químicos e térmicos de efluentes de poço, fluidos de estimulação de poço, ácidos ou qualquer outra substância transportada pela mangueira.

  1. Camadas têxteis

    Distribuem as forças de pressão interna.

  1. Espiral de reforço (não mostrado na imagem)

    Protege a mangueira contra o colapso sob força de tração axial e/ou como resultado de pressão externa. Impede dobras, mesmo em curvas fechadas.

  1. Camadas de almofada elastomérica

    Garantem a união adesiva entre as diferentes telas.

  1. Reforços de cabo de aço de alta resistência

    Estes são os elementos de suporte de carga mais importantes, uma vez que determinam a resistência à pressão interna. Os cabos são revestidos de zinco ou latão para oferecer uma resistência excepcional à corrosão.

  1. Camadas condutoras de gás

    Permitem que os gases difusos migrem para os pontos de ventilação.

  1. Camadas resistentes ao fogo

    Camada opcional, protege a mangueira em caso de exposição à chama a 704 °C (1300 °F) por pelo menos 30 minutos.

  1. Capa elastomérica resistente à radiação UV

    Protege a linha de mangueira flexível de impacto, abrasão, condições meteorológicas, água do mar, petróleo, etc.

  2. Proteção externa de fita de aço inoxidável

    Camada opcional, protege a mangueira contra danos mecânicos externos, material AISI 316L. Para conhecer os diferentes tipos de proteção externa disponíveis, entre em contato com seu representante Continental.

    Linha de produtos

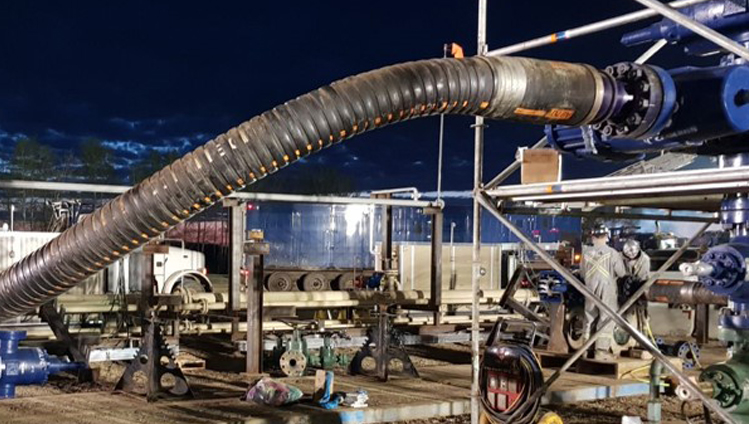

    • Mangueiras para Teste de Poço
      Mangueiras para Teste de Poço


      Linhas flexíveis de alta pressão usadas para testes de poços de petróleo e gás.

      Leia mais
    • Mangueiras de Estimulação, Intervenção e Acidificação de Poços em Alto-mar
      Mangueiras de Estimulação, Intervenção e Acidificação de Poços em Alto-mar


      Mangueiras de alta pressão usadas para transportar produtos químicos para melhorar o desempenho de poços em alto-mar.

      Leia mais
    • Mangueiras pras Estimulação de Poço Terrestre
      Mangueiras pras Estimulação de Poço Terrestre


      Mangueiras de alta pressão usadas para transportar água com aditivos químicos para melhorar o desempenho do poço terrestre de xisto.

      Leia mais
    • Mangueiras de Queimador/ Laça do Queimador
      Mangueiras de Queimador/ Laça do Queimador


      Linhas flexíveis usadas para transportar hidrocarbonetos para a chaminé do sistema do queimador.

      Leia mais
